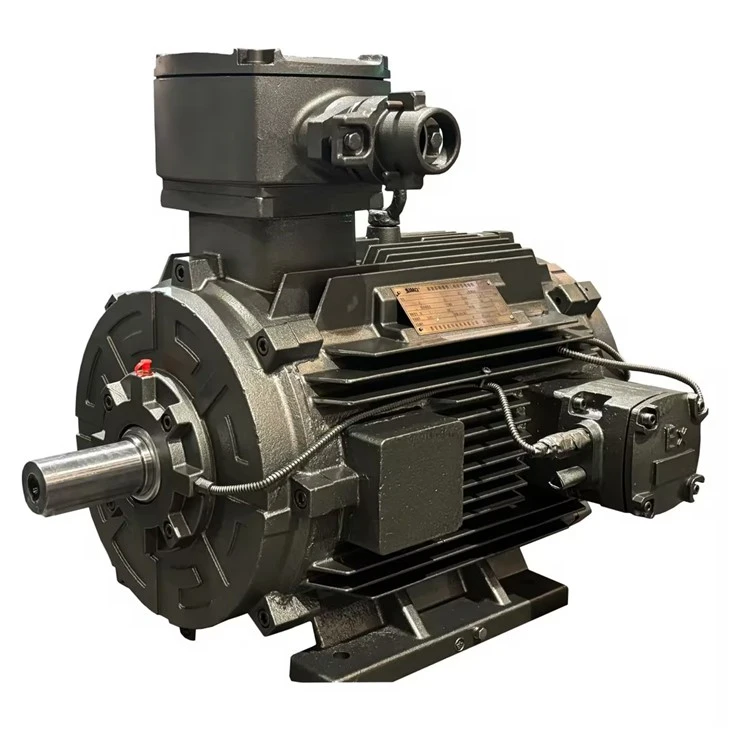

EX elektrinis variklis

YBX3-serija ex elektrinis variklis pasižymi tokiais pranašumais kaip puiki ugniai atspari savybė, didelis efektyvumas, energijos taupymas, didelė temperatūros kilimo riba, ilgas eksploatavimo laikas, geros savybės, maža vibracija, pažangi ugniai atspari konstrukcija, geras paleidimo efektyvumas. , graži išvaizda, didelis patikimumas ir be kibirkščių veikimo metu. Šios serijos varikliai daugiausia naudojami anglies kasyklų, naftos ir dujų, naftos chemijos pramonės, pavyzdžiui, vandens siurblio, orapūtės, kompresoriaus, konvejerio ir kitų mašinų pavaros įrangai.

Siųsti užklausą

Aprašymas

Techniniai parametrai

Trumpas pristatymas

YBK3 serijos ex elektrinis variklis pristatomas gamintojo viduje sureguliavus dalinius tarpus, todėl variklis, kuriame naudojamas riedėjimo guolis, gali tiesiogiai pereiti prie paruošimo prieš paleidžiant mašiną po išlyginimo ir reguliavimo.

Išvalyti aikštelę ir sutvarkyti aplinką.

Išmatuokite apvijos izoliacijos varžą.

Variklių, kurių vardinė įtampa mažesnė nei 500 V, atsparumo šaltai būsenai vertė turi būti ne mažesnė kaip 5MΩ; Kalbant apievarikliusvirš 1000 V vardinės įtampos, šaltojo būsenos atsparumo vertė turi būti ne mažesnė kaip 50 MΩ.

Apvijos izoliacijos varžą išmatuoti per 500V megohmetrą, kur išmatuota vertė turi būti ne mažesnė kaip 5MΩ.

Patikrinkite, ar tiekiama įtampa ir dažnis atitinka vardinėje lentelėje nurodytas taisykles. Išeinančioji linija turi būti patikimai prijungta prie tinklo pagal elektros laidų schemą ir turi būti patvirtinta, kad ji yra saugi, žr. 6 pav. laidų schemą. Tuo metu, jei nėra specialaus reikalavimo, variklio sukimosi kryptis, žiūrint iš pavaros pusės, turi būti patvirtinta. pagal laikrodžio rodyklę.

Pagrindiniai techniniai parametrai

Rėmas	H315S
lenkų Nr	2P, 4P, 6P, 8P, 10P
Galios apimtis	45-110 kW
Įtampa	380V/660V
Dažnis	50/60Hz
Greitis	600 aps./min., 750 aps./min., 1000 aps./min., 1500 aps./min., 3000 aps./min.
Apsaugos laipsnis	IP55
Izoliacijos klasė	F
Montavimo tipas	IM B3
Ryšys	Delta/Y
Atsparus sprogimui ženklas	Exd I Mb, Exd II BT4Gb, Exd II CT4 Gb
Aušinimo tipas	IC411
Efektyvumo klasė	IE3
Pareiga	S1
Vibracija	Mažesnis arba lygus 1,8 mm/s
Aplinkos temperatūra	-15 laipsnis - +40 laipsnis
Aukštis virš jūros lygio	Mažesnis arba lygus 1000 m
Drėgmė	Vidutinė mėnesio didžiausia santykinė oro drėgmė yra 90 %
